人妻少妇精品在线视频,久爱无码免费视频在线,国产精品v欧美精品v日韩精品,国产精华一区久久久久

一、概述

隨著我國(guó)改革開放的深化和城市化程度的擴(kuò)大，各大中城市已進(jìn)入大量建造地鐵、停車場(chǎng)、商場(chǎng)、會(huì)展中心、隧道、洞庫(kù)、綜合管廊和體育場(chǎng)館等地下空間工程，為緩解交通擁堵、停車難和通過(guò)頂板種植，降低城市的“熱島效應(yīng)”以及維持空氣中的碳（CO2）氧（O2）平衡、節(jié)省能源、改善生態(tài)環(huán)境等，都起到了重要的作用（圖1、圖2、圖3）。

地下空間頂板園林綠化景觀（一）

地下空間頂板園林綠化景觀（二）

地下空間頂板園林綠化景觀（三）

眾所周知，建造地下空間工程的首要條件是要解決地下水、地表水、市政管網(wǎng)漏水和毛細(xì)管水的滲入，使工程不發(fā)生滲漏，才能發(fā)揮其使用功能和確保工程的結(jié)構(gòu)安全。然而，在我國(guó)新建和既有地下空間工程的滲漏率長(zhǎng)期居高不下，不少地區(qū)的滲漏率高達(dá)60％以上。在北京市建筑工程研究院建筑工程質(zhì)量司法鑒定中心10多年承接的案件中，有關(guān)滲漏工程的案件占到工程質(zhì)量總案件的25％左右，其中地下空間工程滲漏的案件也占到了大多數(shù)，從而說(shuō)明了問(wèn)題的嚴(yán)重性。

有的地下空間工程由于發(fā)生滲漏而造成頂板滴漏，墻面長(zhǎng)期潮濕發(fā)霉，地面嚴(yán)重積水而無(wú)法使用（圖4、圖5、圖6）。甚至?xí)?dǎo)致混凝土結(jié)構(gòu)內(nèi)部的鋼筋銹蝕而影響到結(jié)構(gòu)的安全（圖7）。為了治理地下空間工程滲漏水的現(xiàn)象，不僅會(huì)消耗大量的人力、財(cái)力和物資，而且會(huì)產(chǎn)生許多建筑垃圾并導(dǎo)致污染環(huán)境。

地下空間室內(nèi)潮濕發(fā)霉

地下空間頂板滴漏

地下空間地面積水

地下空間混凝土結(jié)構(gòu)鋼筋繡蝕脹裂

造成地下空間工程滲漏水的因素是多方面的，我們通過(guò)對(duì)大量工程的調(diào)查說(shuō)明卷材防水層與混凝土結(jié)構(gòu)表面之間粘貼不緊密，形成竄水通道是最主要的原因之一。為此，必須認(rèn)真遵循“因地制宜、按需選材”的原則，采取集成防水的施工技術(shù)，使防水層與混凝土結(jié)構(gòu)表面之間粘貼緊密，形成一個(gè)不竄水且具有協(xié)同作用的防水系統(tǒng)，是比較有效的防止地下空間工程發(fā)生滲漏水現(xiàn)象的主要技術(shù)措施之一。

二、外防內(nèi)貼法施工技術(shù)

當(dāng)?shù)叵驴臻g工程外墻采用外防內(nèi)貼法施工防水層時(shí)，宜采用卷材尤其是高分子自粘膠膜等預(yù)鋪反粘類卷材做防水層。施工時(shí)，底板的卷材可空鋪在潮濕而無(wú)明水的混凝土墊層上，外墻的卷材可花粘固定在時(shí)間很長(zhǎng)的保護(hù)墻上，對(duì)卷材的接縫必須做好焊（粘）接密封處理，對(duì)細(xì)部構(gòu)造（如陰陽(yáng)角、穿墻管根、樁頭等）的異形部位、較好采用與其配套的專用預(yù)制件（圖8、圖9、圖10、圖11、圖12）和卷材通過(guò)焊（粘）接處理、使其形成整體的柔性防水層，然后綁扎鋼筋（圖13、圖14）和澆筑防水混凝土，由于后澆筑的混凝土在振搗的作用下，便于與前期鋪設(shè)完成的卷材防水層緊密結(jié)合，有利于防止底板或外墻與混凝土接觸面之間因竄水而導(dǎo)致滲漏現(xiàn)象的發(fā)生。

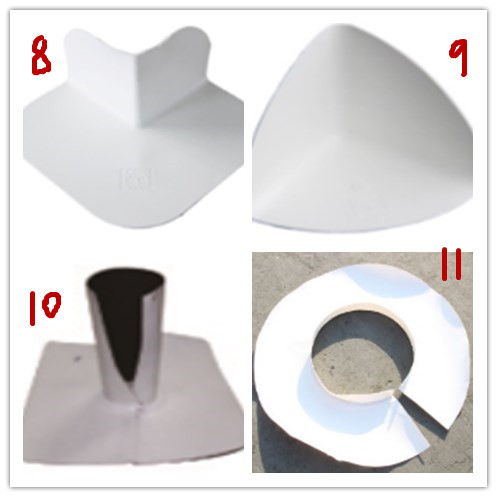

圖8 陽(yáng)角 圖9 陰角 圖10 管根 圖11 樁頭

樁頭根部配件施工

高分子自粘膠膜卷材防水層完成后邦扎鋼筋（一）

高分子自粘膠膜卷材防水層完成后邦扎鋼筋（二）

三、外防外貼（刷）法施工技術(shù)

當(dāng)?shù)叵鹿こ痰耐鈮Σ捎猛夥劳赓N法施工防水層時(shí)，不宜選用卷材，因?yàn)榫聿挠绕涫禽^厚的卷材或采用熱熔法施工的卷材，在外墻的外側(cè)很難做到與混凝土結(jié)構(gòu)表面實(shí)現(xiàn)100％的滿粘結(jié)（圖15），其結(jié)果是外包的卷材防水層，只要有一點(diǎn)損傷或接縫處有一點(diǎn)粘結(jié)不牢和封閉不嚴(yán)密時(shí)，地下水即有可能通過(guò)這個(gè)小小的缺陷透過(guò)卷材防水層并竄流到混凝土結(jié)構(gòu)的微裂縫或振搗不夠密實(shí)等薄弱部位而滲入到室內(nèi)（圖16）。

地下空間外墻卷材防水層空鼓

地下空間外墻內(nèi)側(cè)滲漏水狀況

為了防止這種滲漏現(xiàn)象的發(fā)生，底板和保護(hù)墻部位宜采用卷材、外墻和頂板宜采用防水涂料、防水砂漿或防水涂料與卷材復(fù)合等組合形成全外包不竄水的防水層。

3.1 底板與時(shí)間很長(zhǎng)的保護(hù)墻和臨時(shí)保護(hù)墻卷材防水層的施工

底板及時(shí)間很長(zhǎng)的和臨時(shí)保護(hù)墻卷材防水層的施工與外防內(nèi)貼法基本相同。不同的是卷材防水層的收頭應(yīng)粘貼至臨時(shí)保護(hù)墻的上邊沿（圖17），并在底板和外墻下部的混凝土墻體澆筑完成和達(dá)到設(shè)計(jì)強(qiáng)度70%左右后，應(yīng)將臨時(shí)保護(hù)墻拆除，再把原來(lái)與臨時(shí)保護(hù)墻接觸的卷材防水層表面清理干凈，然后按設(shè)計(jì)要求進(jìn)行外墻上部防水層的施工。

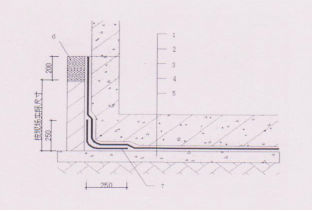

卷材防水層粘貼至臨時(shí)保護(hù)墻上邊沿

3.2 外墻防水層的施工

施工時(shí)應(yīng)根據(jù)工程的重要程度、防水等級(jí)要求在干凈的外墻混凝土結(jié)構(gòu)表面直接涂刷剛性防水涂料、柔性防水涂料、剛?cè)釓?fù)合防水涂料,鋪抹防水砂漿或施工涂料與卷材復(fù)合的防水層。由于這種防水層與外墻的防水混凝土表面粘結(jié)牢固，無(wú)竄水現(xiàn)象，有利于減少外墻發(fā)生滲漏水的作用。

3.3 外墻涂膜、砂漿或復(fù)合防水層與卷材防水層接縫的施工

1）當(dāng)外墻的涂料防水層與卷材防水層相容時(shí)，如噴涂速凝橡膠瀝青防水涂料或非固化橡膠瀝青防水涂料，可直接涂刷或噴涂在已鋪設(shè)完成的表面經(jīng)過(guò)處理干凈的高聚物改性瀝青類卷材防水層上，其搭接寬度不應(yīng)小于100㎜，且在搭接縫部位應(yīng)夾鋪一層寬度不小于200㎜、重量不小于100g/㎡的長(zhǎng)纖聚酯無(wú)紡布進(jìn)行增強(qiáng)處理（圖18），使涂膜防水層與卷材防水層相互連接形成能與結(jié)構(gòu)混凝土基面粘結(jié)牢固、封閉嚴(yán)密、不竄水的整體防水系統(tǒng)。

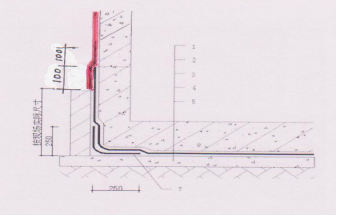

涂膜直接與卷材防水層的搭接處理

2）當(dāng)外墻的涂料、砂漿或復(fù)合防水層與卷材防水層不相容時(shí)，如聚氨酯、高滲透改性環(huán)氧、水泥基滲透結(jié)晶型防水涂層、高分子益膠泥防水涂層或水泥砂漿防水層等，施工時(shí)，只能涂刷或鋪抹至卷材防水層的邊沿，待其厚度達(dá)到設(shè)計(jì)要求并完全固化后，應(yīng)在距卷材防水層的端部100㎜處，沿水平方向彈出基準(zhǔn)線，并沿基準(zhǔn)線涂刷與外墻防水層及卷材防水層均具相容性的配套專用的丁基橡膠類基層處理劑，涂刷寬度不應(yīng)小于200㎜，待基層處理劑基本干燥后，應(yīng)及時(shí)粘貼200㎜寬，1.5㎜厚且以聚酯無(wú)紡布覆面的自粘型丁基橡膠密封膠帶（圖19）。施工時(shí)，應(yīng)邊撕去膠帶底面的隔離紙，邊粘貼在卷材防水層與外墻防水層的交接處，并使膠帶的中心線與防水層的交接縫相重合，粘貼的膠帶應(yīng)平整順直，不得扭曲。粘貼后應(yīng)及時(shí)用手持壓輥滾壓粘牢，封閉嚴(yán)密，使外墻涂料防水層或砂漿防水層與卷材防水層連接形成一個(gè)整體的防水系統(tǒng)。

圖19 用自粘丁基膠帶對(duì)卷材與涂膜或砂漿防水層的接縫處理

四、細(xì)部構(gòu)造的處理

對(duì)地下工程的變形縫、施工縫、后澆帶等細(xì)部構(gòu)造，應(yīng)根據(jù)工程的實(shí)際，分別采用鋼邊橡膠止水帶、密封膠、遇水膨脹止水膠、預(yù)埋注漿管和涂刷水泥基滲透結(jié)晶型防水涂料等進(jìn)行多道設(shè)防和復(fù)合增強(qiáng)的技術(shù)措施。

五、結(jié)論

在地空間下工程中，認(rèn)真遵循“因地制宜，按需選材”的原則，在底板墊層采用空鋪卷材，在時(shí)間很長(zhǎng)的保護(hù)墻采用花粘固定卷材，卷材的接縫及細(xì)部構(gòu)造部位經(jīng)焊（粘）接密封處理后，直接澆筑防水混凝土；對(duì)于外墻則在防水混凝土澆筑完成后，在其迎水面直接涂刷防水涂料、鋪抹防水砂漿或施工涂料與卷材復(fù)合防水層；對(duì)卷材防水層與涂料、砂漿或復(fù)合防水層的接縫處，則應(yīng)根據(jù)相容與否，分別采用直接搭接或覆蓋與兩者均具相容性的自粘型丁基橡膠膠帶進(jìn)行粘結(jié)密封處理的集成施工技術(shù)，經(jīng)長(zhǎng)安俱樂部、天倫王朝飯店和首都博物館等多項(xiàng)大型地下工程施工應(yīng)用，均取得了較好的防水效果。因此具有一定的推廣應(yīng)用價(jià)值。

（本文作者為著名防水專家、中國(guó)建筑學(xué)會(huì)防水技術(shù)專家委員會(huì)副主任、北京市建筑工程研究院教授級(jí)高工葉林標(biāo)）
